Zu jeder vollständigen Dokumentation gehören:

-Vermessung

-Handskizze

-Plan

-Bericht

Die Vermessung erfolgt im Team mit Massband, bzw. Lasermessgerät, und Bussole. Die Daten werden notiert und die Handskizze vor Ort massstäblich ins Vermessungsbuch gezeichnet.
Der Plan wird heutzutage meist mit dem Computer erstellt. Neben Vorteilen wie automatischen Ringschluss, statistischer Auswertung der Daten und problemloser Ergänzung eines fertigen Plans kann man auch ein sehr ansehliches 3D-Modell erzeugen.
Wir arbeiten mit der Software Therion, einem open Source Programm, gratis unter http://therion.speleo.sk herunterzuladen. In Therion zeichnet man die eingescannten Handskizzen aus der Höhle einfach am Computer nach, anhand der Messdaten wird eine Korrektur vorgenommen und der fertige Plan als .pdf exportiert. Schulungen finden laufend statt, bei Interesse bitte melden!

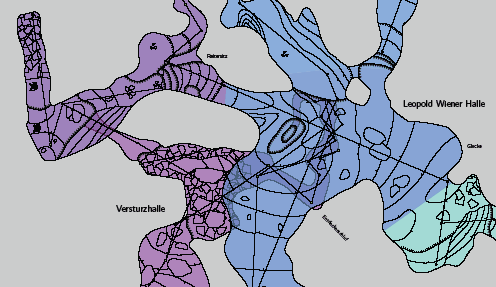

Plan:

Drachenhöhle: Leopold-Wiener-Halle.gif

DEM- Modelle:

DEM=Digital Elevation Model; ein Drahtgittermodell der Oberfläche. Therion bietet die Möglichkeit generierte 3D Modelle mit der Oberfläche zu verknüpfen und diese dann mit einem Bild zu bedecken. Höhleneingänge, Oberfläche und Bitmap werden über GPS Koordinaten miteinander verknüpft. In der Praxis werden die Eingänge also mit GPS Koordinaten und Höhenmetern eingemessen, zu Hause dann die Oberflächen (für nicht kommerzielle Zwecke gratis) aus dem Internet geladen und so relativ rasch ein 3D Modell einer ganzen Gegend mit ihren Höhlen erstellt!
